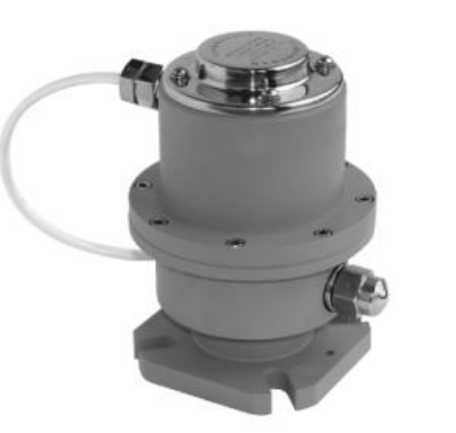

速凍油壓繼 配套防雨罩 單接點 型號KQ02-SYJ9-50-25TH庫號D409391

庫號：D409391

SYJ 速動油壓繼電器是新研制的以油箱內部壓力變化速度作為電器信號的一種保護繼電器，它用于保護變壓器、電力電容器、電抗器等設備的油箱。當油箱內壓力升高速度
大于 3±1kPa/sec 時，速動油壓繼電器即可動作，其動作響應時間隨著壓力梯度的升高而縮短，其動作
特性曲線參見圖 1；SYJ 速動油壓繼電器動作時其壓力的凈增加值，即升高速度與響應時間的乘積小于
等于 25KPaX(1±20%)（該數值可根據客戶需要進行設定）。例如壓力以 500 kPa/sec 壓力梯度上升時，
其動作響應時間為 0.05 秒左右，而壓力以 100KPa/sec 壓力梯度上升時，其響應時間為 0.25 秒左右（參
見圖 1）。本繼電器的動作特性可使變壓器在突發惡性事故時油箱內壓力處于低壓力區即可及時發出報
警，切斷電源；同以往的常規氣體繼電器相比性能，動作靈敏，可大幅度減少變壓器因故障所造成
的損失。使用本產品時，電氣信號接跳閘。
2．環境要求：-45℃～+50℃;
3．相對濕度：+20℃時，不大于 95%。
適用于油浸式變壓器、電力電容器、電抗器及其它密閉的油浸式電器油箱；

SYJ 速動油壓繼電器是新研制的以油箱內部壓力變化速度作為電器信號的一種保護繼電器，它用于保護變壓器、電力電容器、電抗器等設備的油箱。當油箱內壓力升高速度
大于 3±1kPa/sec 時，速動油壓繼電器即可動作，其動作響應時間隨著壓力梯度的升高而縮短，其動作
特性曲線參見圖 1；SYJ 速動油壓繼電器動作時其壓力的凈增加值，即升高速度與響應時間的乘積小于
等于 25KPaX(1±20%)（該數值可根據客戶需要進行設定）。例如壓力以 500 kPa/sec 壓力梯度上升時，
其動作響應時間為 0.05 秒左右，而壓力以 100KPa/sec 壓力梯度上升時，其響應時間為 0.25 秒左右（參
見圖 1）。本繼電器的動作特性可使變壓器在突發惡性事故時油箱內壓力處于低壓力區即可及時發出報
警，切斷電源；同以往的常規氣體繼電器相比性能，動作靈敏，可大幅度減少變壓器因故障所造成
的損失。使用本產品時，電氣信號接跳閘。
2．環境要求：-45℃～+50℃;
3．相對濕度：+20℃時，不大于 95%。
適用于油浸式變壓器、電力電容器、電抗器及其它密閉的油浸式電器油箱；
